Pouch Carburetor Tillotson RK-6HW - IAME X30 & KA100

Ο Επισκευή τσέπης Tillotson RK-6HW προορίζεται για το Αναθεώρηση και συντήρηση καρμπυρατέρ με μεμβράνες Tillotson τοποθετημένο στους κινητήρες Ime x30 (Καρμπυρατέρ HW27A από το 2018) και Iame ka100 (Καρμπυρατέρ HW33).

Αυτή η θήκη αποκαθιστά την κατάλληλη λειτουργία του καρμπυρατέρ, αντικαθιστώντας όλα τα συστατικά που υποβάλλονται σε φθορά, εγγυάται έτσι ένα Σταθερή και ισχυρή τροφή καυσίμων.

Συμβατότητα κινητήρα και καρμπυρατέρ

• Ime x30

  • Καρμπυρατέρ: Tillotson HW27A

  • Εκδόσεις: Από το 2018

• Iame ka100

  • Καρμπυρατέρ: Tillotson HW33

Προϊόν σύμφωνα με τις προδιαγραφές Thinotson και προσαρμόζεται στις απαιτήσεις του ανταγωνισμού.

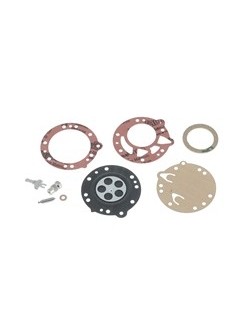

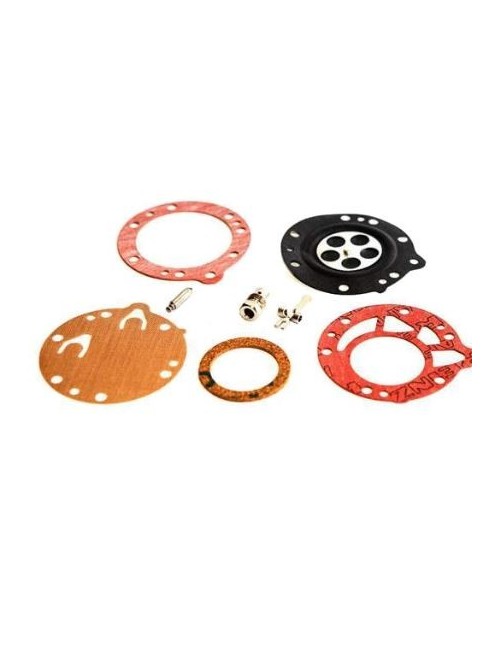

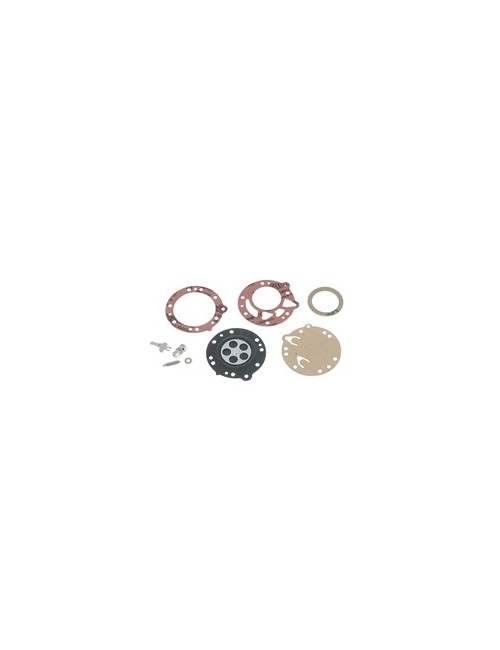

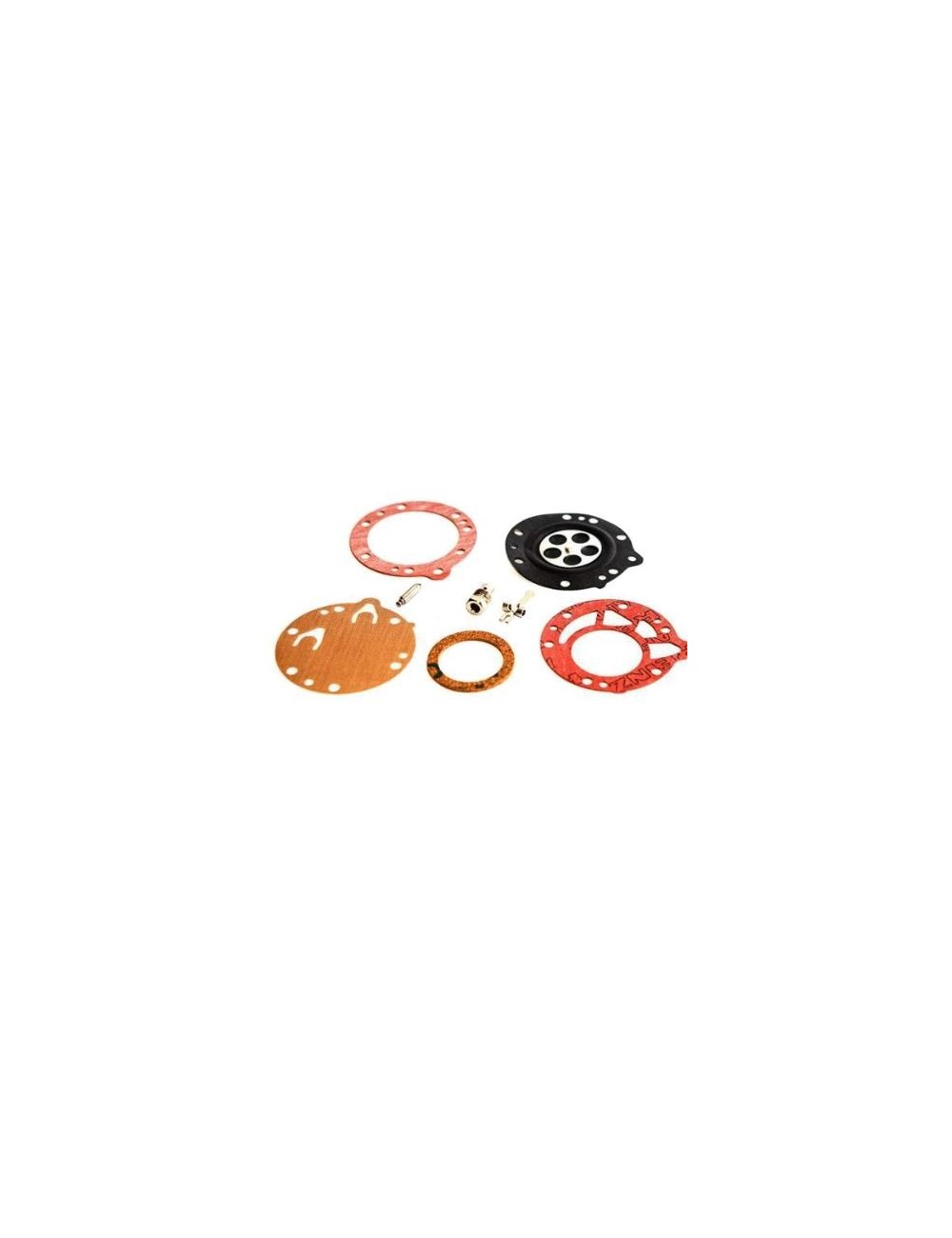

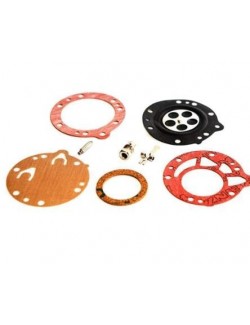

Περιεχόμενο θήκης RK-6HW

Η τσέπη περιλαμβάνει όλα τα απαραίτητα στοιχεία για μια πλήρη αναθεώρηση του καρμπυρατέρ:

• Μεμβράνη αντλίας

• Μεμβράνη ρύθμισης

• Αρθρώσεις χαρτιού

• Σφραγίδες

• Ροδέλες

• Ειδικό υλικό

• Πλάκες και εσωτερικά εξαρτήματα που απαιτούνται για την επανασυσίσταση

Κάθε στοιχείο έχει σχεδιαστεί για να εξασφαλίζει ένα Τέλεια σφράγιση και ένα Ακριβής λειτουργία του κυκλώματος καυσίμου.

Τη λειτουργία και τη σημασία της αναθεώρησης του καρμπυρατέρ

Το καρμπυρατέρ του Tillotson μεμβράνης τρέχει με κατάθλιψη. Με το χρόνο και τη χρήση:

• Οι μεμβράνες είναι άκαμπτες

• Οι αρθρώσεις χάνουν τη σφράγιση τους

• Η ρύθμιση καυσίμου γίνεται παράτυπη

Τακτική αντικατάσταση των εξαρτημάτων που χρησιμοποιούν την τσέπη Rk-6hw Σας επιτρέπει να:

• Βρείτε ένα Constant fuel supply

• Βελτίωση του Απάντηση στην επιτάχυνση

• Σταθεροποίηση αργή κίνηση

• Διατηρούν την απόδοση του κινητήρα

• Μειώστε τον κίνδυνο εσφαλμένης μίγματος

Ποιότητα Tillotson

• Αρχικά εξαρτήματα Tillotson

• Υλικά ανθεκτικά στα σύγχρονα καύσιμα

• Ανοχές σύμφωνα με τις απαιτήσεις ανταγωνισμού

• Αξιοπιστία αναγνωρισμένη στη διεθνή karting

Συστάσεις τοποθέτησης

Η αναθεώρηση ενός καρμπυρατέρ απαιτεί:

• Ένα καθαρό περιβάλλον

• Αυστηρή συμμόρφωση με την παραγγελία επεξεργασίας

• Ακριβής προσαρμογή μετά την περιέλιξη

Αυτός είναι συνιστάται έντονα να αναθέσει αυτή τη λειτουργία σε έναν επαγγελματία karting ή ένας έμπειρος χρήστης mastering carburetors Tillotson.

Βασικά οφέλη

• Complete repair cover

• X30 Συμβατότητα (μετά το 2018) και Ka100

• Αποκατάσταση απόδοσης καρμπυρατέρ

• Βελτίωση της αξιοπιστίας του κινητήρα

• Essential during engine revisions

Συμβούλιο Magickart

Για να εξασφαλιστεί η συνεχής απόδοση και αποφυγή προβλημάτων τροφοδοσίας, συνιστάται Αντικαταστήστε τακτικά τις μεμβράνες καρμπυρατέρ, ιδίως σε σχέση με τον ανταγωνισμό ή μετά από μεγάλες περιόδους αδράνειας.

(X30 - Ka100 - καρμπυρατέρ μεμβράνης)

1. Συνιστώμενη συχνότητα αναθεώρησης

• Ολα τα 5 έως 8 ώρες σε ανταγωνισμό

• Κάθε Επισκευή κινητήρων

• Μετά από μακρά περίοδο αδράνειας

• Σε περίπτωση:

  • ασταθής αδράνεια

  • τρύπες με επιτάχυνση

  • Προσαρμογή δυσκολίας

  • Κακή ή ακανόνιστη μηχανή

2. Αποσυναρμολόγηση - Προετοιμασία

Πριν από οποιαδήποτε παρέμβαση:

• Εργάζονται σε ένα καθαρό περιβάλλον

• Χρήση Προσαρμοσμένα εργαλεία

• Καθαρίστε το εξωτερικό του καρμπυρατέρ

• Εντοπίστε τη σειρά συναρμολόγησης των τεμαχίων

3. Στοιχεία που πρέπει να αντικατασταθούν συστηματικά

(μέσω ενός θήκη επισκευής Tillotson προσαρμοσμένο, πρώην. RK-6HW)

• Μεμβράνη αντλίας

• Μεμβράνη ρύθμισης

• Αρθρώσεις χαρτιού

• Σφραγίδες

• Οι Ράδες και οι εσωτερικές σφραγίδες που παρέχονται στην τσέπη

⚠️ Οι μεμβράνες φορούν μέρη, ακόμη και αν εμφανίζονται οπτικά σωστά.

4. Έλεγχοι που πρέπει να γίνουν κατά τη διάρκεια της αναθεώρησης

Fuel circuit

• Κατάσταση των μεμβρανών (ευελιξία, παραμόρφωση)

• Σφράγιση αρθρώσεων

• Απουσία ακαθαρσιών ή καταθέσεων

Κανονισμός και οριζόντιες

• Ελέγξτε τη φθορά της βελόνας

• Ελέγξτε την άνοιξη

• Ελέγξτε το ύψος και την ελεύθερη κίνηση του μοχλού

Καρμπυρατέρ

• Απουσία γρατζουνιών ή παραμορφώσεων

• Οι αγωγοί καθαρισμού (χωρίς να διευρυνθούν τα περάσματα)

• Δεν υπολείπιο καυσίμου

5. Καθαρισμός (εάν είναι απαραίτητο)

• Μαλακό καθαρισμό με κατάλληλο προϊόν καρμπυρατέρ

• Φυσά τους αγωγούς με πεπιεσμένο αέρα

• Ποτέ μην χρησιμοποιείτε μεταλλικά εργαλεία σε περάσματα

• Πλήρης ξήρανση πριν επανασυναρμολογηθεί

6. επανασυναρμολογήστε

• Σεβασμός την ακριβή σειρά των τεμαχίων

• Θέση σωστά:

  • μεμβράνες

  • αρθρώσεις

  • πλάκες

• Σφίξτε τις βίδες Προοδευτική και στολή

• Μην πιέζετε να αποτρέψετε την παραμόρφωση

7. Ρυθμίσεις μετά την επανασυναρμολόγηση

• Διανομή Βασικές κατασκευαστές κτιρίων

• Ελέγξτε:

  • αργή κίνηση

  • διατροφή

  • ανάκτηση

• Ρυθμίστε σύμφωνα με:

  • εξωτερική θερμοκρασία

  • πίστα

  • Κατηγορία κινητήρα

8. Τελικοί έλεγχοι

• Απουσία διαρροής καυσίμου

• Σταθερότητα του ρελαντί

• Κινητήρας απόκρισης

• Τακτική λειτουργία σε ολόκληρη τη σειρά διατροφής

Σημαντική σύσταση

Η αναθεώρηση ενός καρμπυρατέρ του Tillotson επηρεάζει άμεσα:

• ο Αξιοπιστία κινητήρα

• ο απόδοση

• ο Μακροζωία εμβόλου και κυλίνδρου

👉 είναι συνιστάται έντονα να αναθέσει αυτή τη λειτουργία σε έναν επαγγελματία karting ή έναν έμπειρο καρμπυρατέρ μεμβράνης μεμβράνης.

Συμβούλιο Magickart

Ένα σωστά αναθεωρημένο καρμπυρατέρ εγγυάται ένα Σταθερή σίτιση, Συνοικτικές ρυθμίσεις και ένα πιο αξιόπιστος κινητήρας. Μια απλή σκληρυμένη μεμβράνη μπορεί να είναι αρκετή για να χάσει την απόδοση ή να προκαλέσει θραύση κινητήρα.
