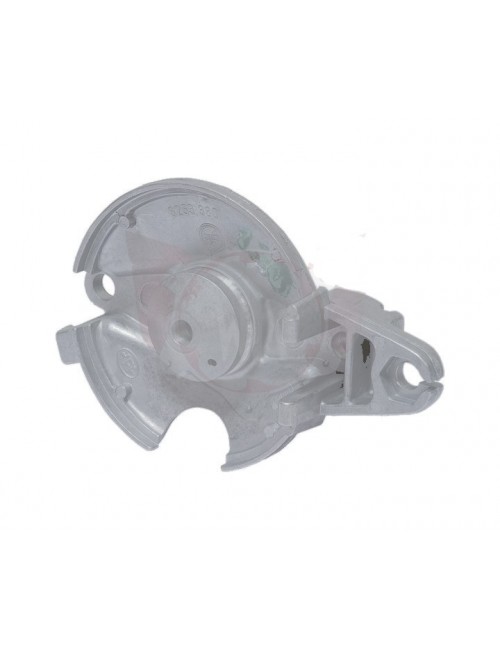

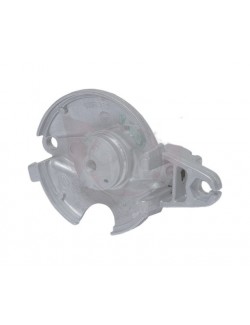

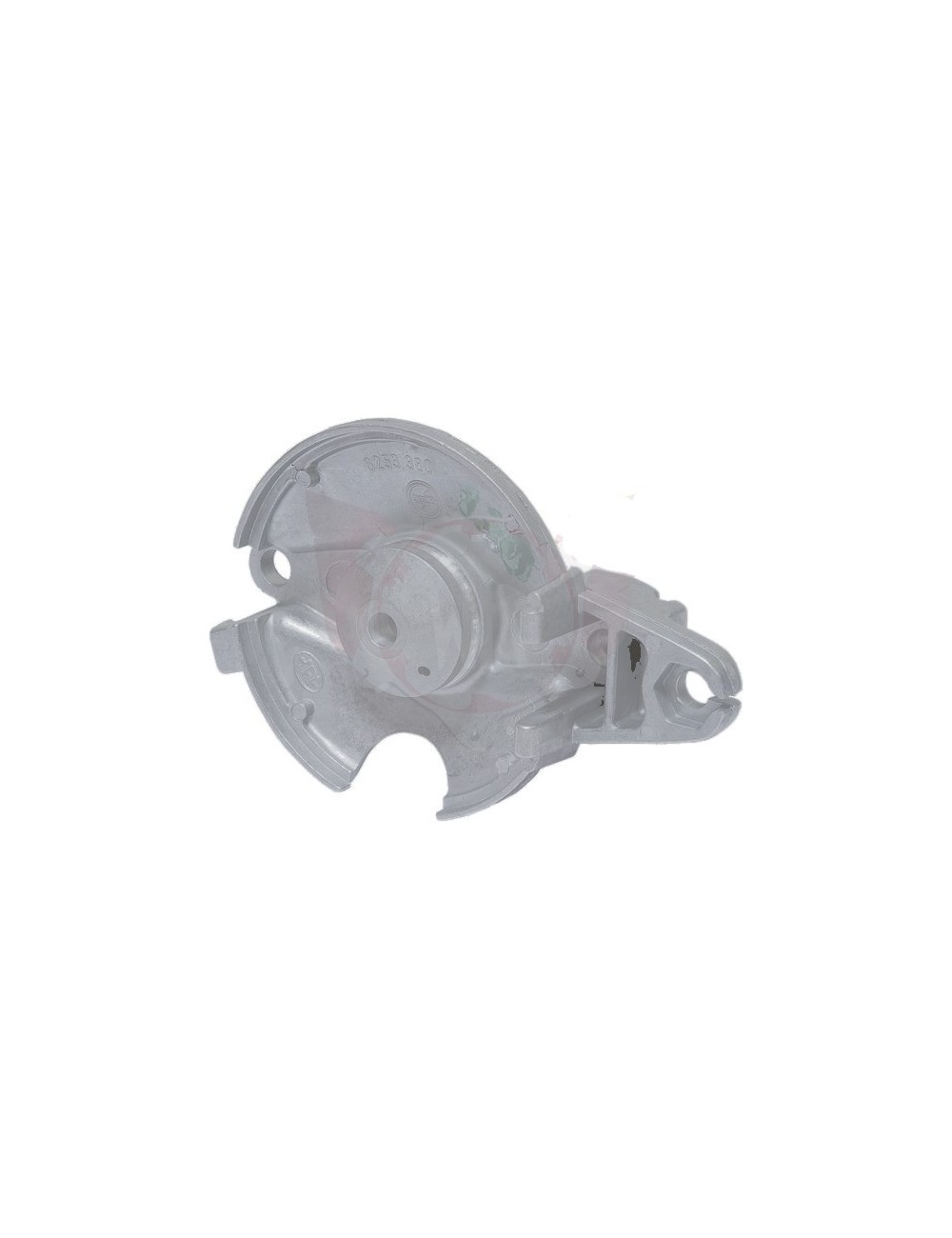

Cuerpo de guillotina de escape Rotax Max (7)

El cuerpo de la guillotina no es solo un soporte, llena tres funciones mecánicas vitales para su motor. Rotax Max :

1. Orientación de precisión: Su función principal es mantener la guillotina (válvula) en un eje perfecto. Para que la válvula se monte y descienda al instante, dependiendo de la velocidad del motor, el cuerpo 7 ofrece un canal deslizante MICRON MÁQUINADO. La guía de fluidos es la clave para prevenir "agujeros" con aceleración.

2. Cámara de compresión neumática: Es en este cuerpo que la magia del sistema tiene lugar. Rotax. Comprende un conducto interno que ruta la presión del gas de escape al fuelle. Esta presión se usa para eliminar la válvula automáticamente tan pronto como el motor alcance su velocidad de potencia (aproximadamente 7,500 rpm).

3. Regulación de los flujos de gas: Al actuar como una barrera impermeable, fuerza el gas de escape para seguir el conducto principal cuando la válvula está cerrada (promoviendo el par a baja velocidad), luego permite su liberación total cuando la válvula sube (promoviendo la velocidad avanzada).

En resumen, el cuerpo de la guillotina es el "cerebro" mecánico que permite que su motor sea flexible en un giro ajustado y ultra eficiente en una línea recta.

💡 truco de michel

"¡Atención, chicos, el número 7 es el problema del nido si no nos importa! Cuando vuelvas el cuerpo en el cilindro, siempre comprueba que la pequeño agujero de depresión No está obstruido con aceite viejo. Si está obstruido, su válvula nunca se abrirá, incluso si todo el resto es nuevo. ¡Un poco de limpiador de frenos y un soplador es el mínimo en cada revisión! "

🎓 TUTO: Montaje del cuerpo de guillotina.

1. Limpieza del plan de sello: Antes de configurar el cuerpo (n ° 7), asegúrese de que la cara de soporte en el cilindro esté perfectamente limpia.

2. Instalación del sello: Coloque el nuevo sello de papel entre el cilindro y el cuerpo. No coloque una masa conjunta, podría obstruir a los conductos.

3. Apriete: Conecte el cuerpo con los dos tornillos M6. Apriete uniformemente (par de torsión recomendado: alrededor de 10 nm) para evitar velar la habitación.

4. Verificación: Inserte la guillotina desnuda en el interior. Ella debe caer profundamente por su propio peso. Si se cuelga, limpie el interior del cuerpo con lana de acero muy fina.
