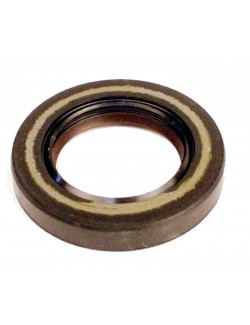

(62 ) Joint spi 25x40x7 vilo X30 / KZ origine IAME

Le joint spi 25x40x7 vilebrequin X30 / KZ (référence IAME 62) est un joint d’étanchéité monté à chaque extrémité du vilebrequin. Il empêche les fuites d’air ou d’huile entre le carter moteur et le vilebrequin, assurant ainsi le bon fonctionnement du moteur deux-temps.

Fonction du joint spi

Ce joint sert à isoler les chambres du carter du reste du moteur tout en permettant au vilebrequin de tourner librement.
Sur un moteur deux-temps comme le IAME X30 ou le KZ, le carter moteur n’est pas simplement un contenant : il fait partie intégrante du circuit de transfert des gaz.

Quand le piston descend :

• il comprime le mélange air-essence dans le carter,
• cette pression envoie ensuite ce mélange vers le cylindre.

Si le joint spi fuit, cette compression est perdue : le moteur perd de la puissance, devient difficile à démarrer ou cale. Le joint empêche aussi l’huile du mélange ou la graisse du roulement de s’échapper vers l’extérieur.

Emplacement et caractéristiques

• Dimension : 25 mm (alésage) x 40 mm (extérieur) x 7 mm (épaisseur)
• Position : un de chaque côté du vilebrequin, entre les carters et les roulements.
• Matière : caoutchouc nitrile ou viton avec un lèvre d’étanchéité et un ressort interne qui maintient la pression autour de l’axe du vilebrequin.
• Le sens de montage est important : la partie avec le ressort doit être orientée vers l’intérieur du moteur, pour retenir la pression.

Symptômes d’un joint spi défectueux

• Moteur qui prend mal ses tours ou s’étouffe à l’accélération,
• Démarrage difficile ou ralenti instable,
• Fuites visibles d’huile au niveau du vilebrequin,
• Mélange trop pauvre (air supplémentaire aspiré par la fuite).

Une simple perte d’étanchéité au niveau d’un joint spi peut suffire à rendre un moteur inutilisable en compétition.

Le joint spi de vilebrequin joue donc un rôle discret mais essentiel : il maintient la compression primaire et l’étanchéité du carter, garantissant la régularité et la performance du moteur. Sans lui, même un vilebrequin parfaitement équilibré et des roulements ne peuvent fonctionner correctement.
