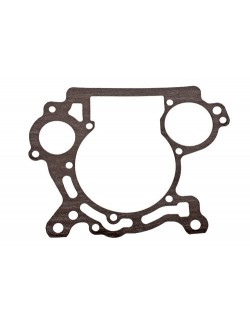

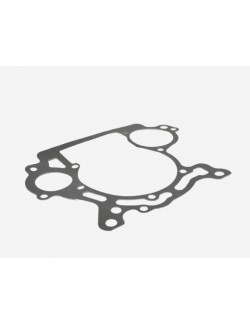

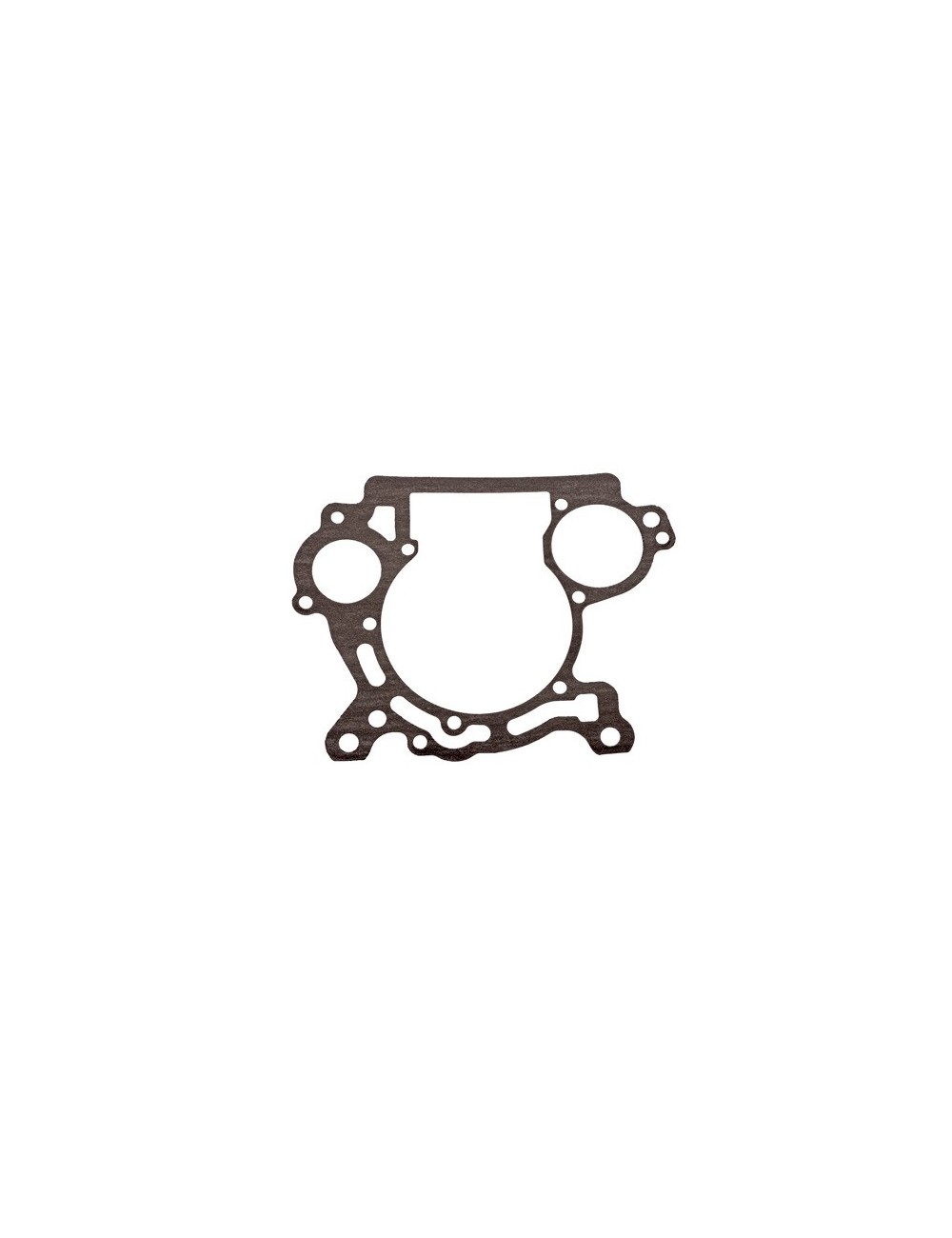

Selo central de carter Rotax Max (17)

Descrição Completa: Por que um selo original?

Quando abre um motor, o selo central é a parte para nunca negligenciar:

1. Selamento pneumático: A baixa bebida de um 2-derrame funciona como uma bomba. O menor vazamento no plano de vedação central causa uma ingestão de ar, empobrece a mistura e pode causar o aperto motor.

2. Espessura calibrada: A espessura desse selo é calculada por Rotax Para garantir o "jogo lateral" correto das árvores de transmissão e virabrequim. Uma vedação adaptável muito fina ou muito espessa pode noiva o motor ou criar um jogo excessivo.

3. Resistência química: O material é tratado para não se desintegrar em contato com a mistura de gasolina / óleo e óleos de caixa de engrenagens (XPS).

4. Corte de precisão: As passagens para pinos e dutos de transferência estão perfeitamente alinhadas, evitando qualquer restrição de fluxo de gás.

Truque de 💡 Michel

"Os caras, o selo central, é" um tiro "! Uma vez que as caixas são apertadas, a vedação cai para tomar sua forma. Se você reabrir, mude-a sistematicamente. Minha velha placa de lobo: Proibição de colocar o selo de massa em todos os lugares! Se você colocar muito, ele entrará em transbordamento, conecte os dutos de lubrificação ou o acabamento nas suas transferências. Se os seus planos de vedação estiverem limpos e suaves, a vedação de papel é auto-suficiente. Uma ligeira graxa ou filme de óleo no selo antes de colocar é tudo o que é preciso para colocar bem. "

🎓 Tuto: montagem e fechamento

1. Preparação de superfície: Limpe os planos de vedação dos dois meios cadadores usando um raspador de plástico (não arranhar o alumínio) e deixá-los perfeitamente para o limpador de freio.

2. Posicionamento: Coloque a junta no cárter esquerdo, ajudando os pinos de centralização. O selo deve ajustar sem forçar.

3. Fechamento: Apresentar a moradia certa. Certifique-se de que todas as árvores (virabrequim, pêndulo, transmissão) estejam alinhadas em seus respectivos rolamentos.

4. Aperto: Aperte os parafusos do cárter em "cruz" para distribuir a pressão uniformemente na vedação. Respeitar o torque de aperto recomendado (cerca de 10 nm).

✅ Recursos

• Referência Rotax : 250512

• Material: Papel de vedação de alta resistência

• Compatibilidade: Rotax 125 Max, Júnior, Senior, Mestre, Micro, Mini e DD2.

• Uso: Selando entre os cartas do motor.
