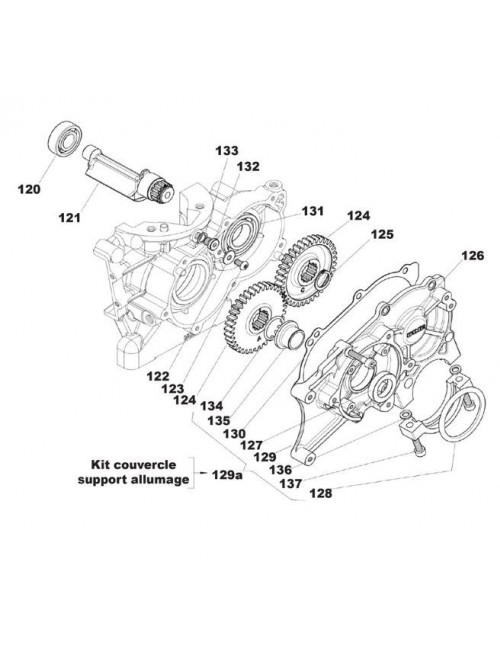

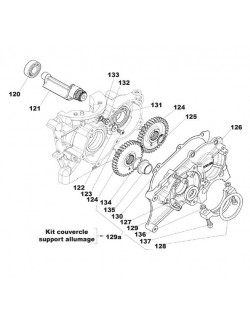

Die 6005TN9C3 Balancingbaum Lager X30 (Marker131 auf der technischen Ansicht von IAdE) ist ein Präzisionslager auf der montiertAusgleichsbaum Motor Iamex30. Dies ist ein Modell SKF, entworfen mit a Polyamidkäfig (TN9) und eine Internes Spiel C3, angepasst an die hohen Geschwindigkeiten und thermischen Bedingungen des Karting.

Rolle des Lagers

DieAusgleichsbaum des EngineX30 dient zum Ausgleich Vibration verursacht durch die alternative Bewegung des Kolbens und der Kurbelwelle. Es dreht sich in die entgegengesetzte Richtung des letzteren, um die Massen in der Rotation auszugleichen.

Das 6005TN9C3-Lager ermöglicht diesen Baum von Sich frei und präzise drehen Im Gehäuse, während die dynamischen Kräfte unterstützt, die durch die schnelle Drehung des Motors (bis zu mehr als 16000tr / min) erzeugt werden. Eine flüssige und gut geführte Drehung der Auswelle garantiert die Mechanische Stabilität und reduziert die Gesamtmüdung des Motors.

Technische Merkmale

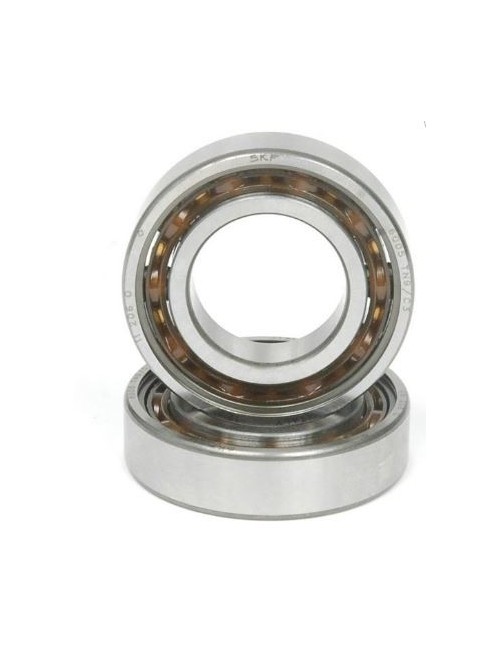

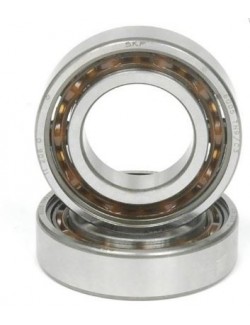

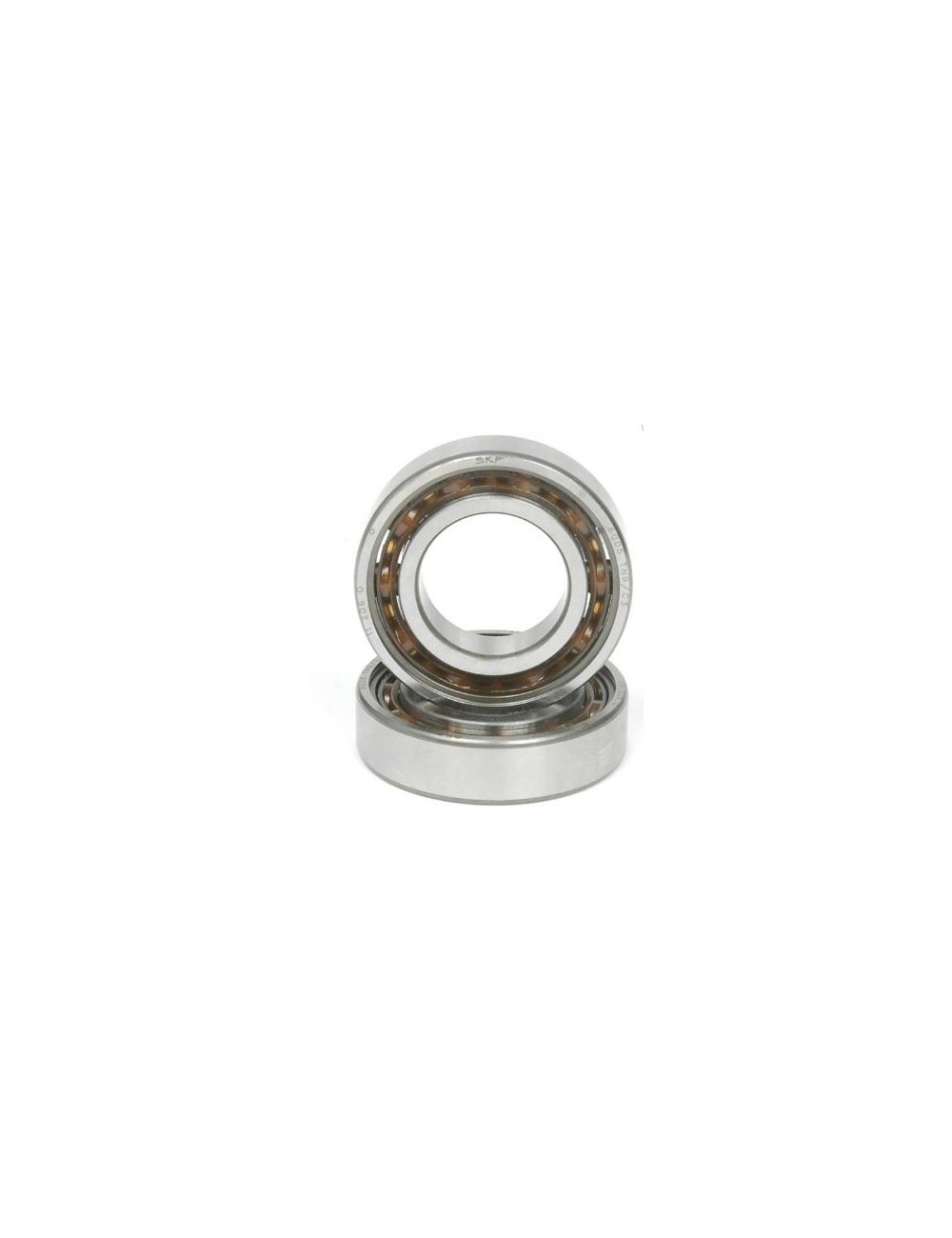

• Art : Kugellager in einer Reihe.
• Vollständige Referenz : 6005tn9c3.
• Maße : 25mm (Innenraum) × 47 mm (draußen) × 12 mm (Dicke).
• Käfig TN9 in Verstärktes Polyamid (Technischer Kunststoff), leichter und leiser als ein Stahlkäfig.
• Spiel C3 : Internes Spiel erhöhte sich, um das zu unterstützen Wärmeausdehnung Bei hoher Temperatur ohne Klemmgefahr.
• Maker : SKF, bekannt für seine Hochgeschwindigkeitsgenauigkeit.

Diese Konfiguration ermöglicht ein Flexibelein Reduzierung von Lärm und Reibungund a Erhöhte Leben In einer Motorumgebung, die sehr hohe Diäten ausgesetzt ist.

Vorteile des Polyamidkäfigs (TN9)

• Weniger Reibung und Rauschen als ein Metallkäfig.
• Bessere Beständigkeit gegen Stöße und Vibrationen.
• Feuerzeug, das die Trägheit des Lagers verringert.
• Gute Temperaturbeständigkeit und Schmiermittel moderner Zwei-Hub-Motoren.

Diese Art von Käfig ist ideal für einen Balancebaum, wo der Rotationsgeschwindigkeit ist hoch aber Radiale Gebühren mäßig bleiben.

Die Roule 6005t9c3 stellt daher ein Schlüsselelement der Weichheit und der Langlebigkeit des Motorx30 aus. Bei seinem leichten Design und seinem angepassten Spiel trägt er direkt zum Vibrationsreduzierung und die mechanical reliability von der gesamten Bas-Engine.
