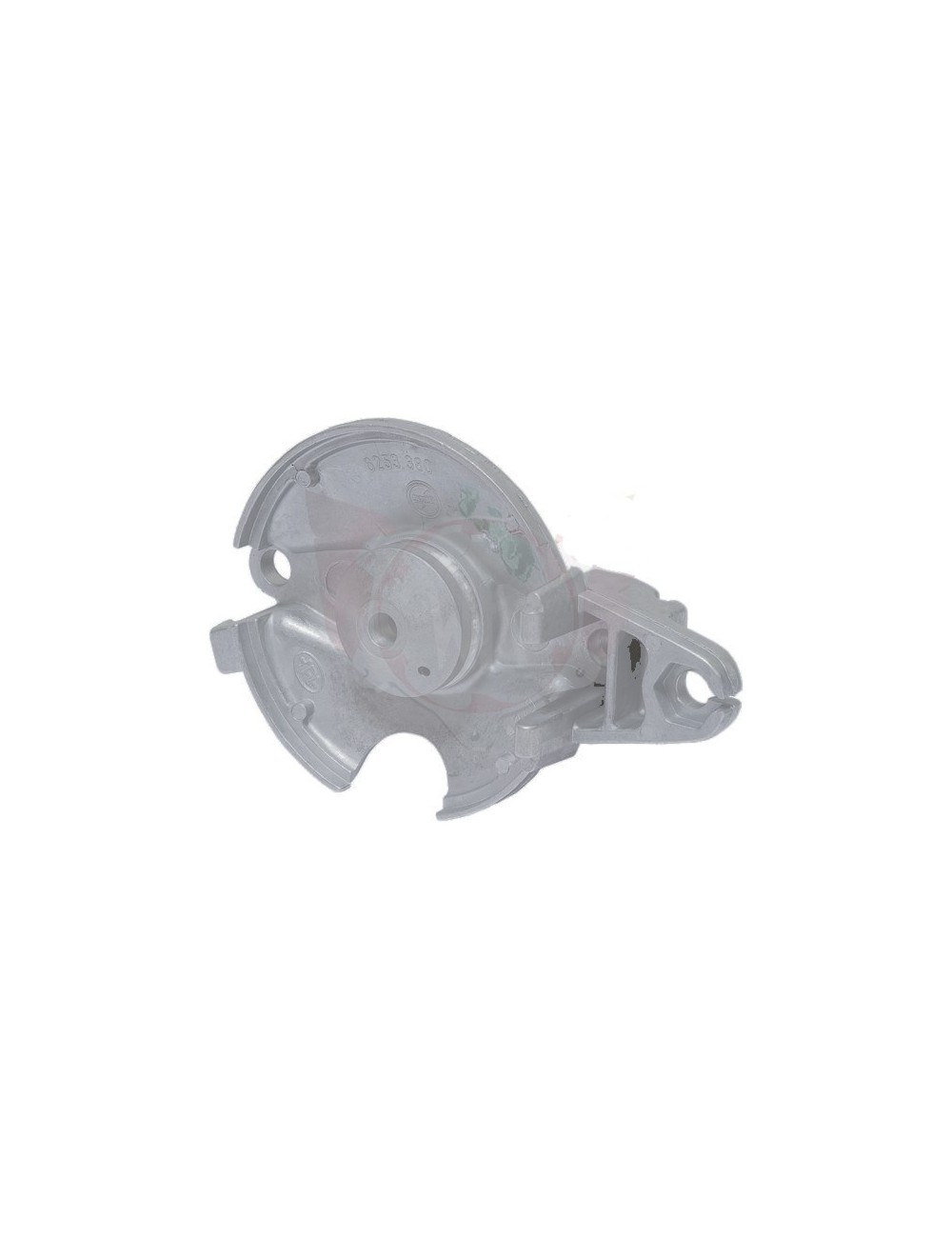

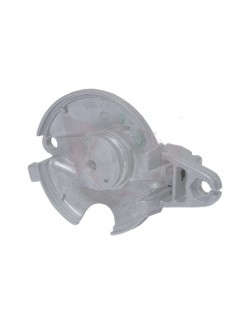

Corpo della ghigliottina di scarico Rotax Max (7)

Il corpo della ghigliottina non è solo un supporto, riempie tre funzioni meccaniche vitali per il tuo motore Rotax Max :

1. Guida di precisione: La sua funzione principale è quella di mantenere la ghigliottina (valvola) in un asse perfetto. Per la valvola da montare e scendere istantaneamente a seconda della velocità del motore, il Body 7 offre un canale scorrevole micron lavorato. Guida al fluido è la chiave per prevenire "fori" con accelerazione.

2. Camera di compressione pneumatica: È in questo corpo che la magia del sistema ha luogo Rotax. Comprende un condotto interno che indirizza la pressione del gas di scarico ai soffietti. Questa pressione viene utilizzata per rimuovere automaticamente la valvola non appena il motore raggiunge la sua velocità di potenza (circa 7.500 rpm).

3. Regolazione dei flussi di gas: Agendo come una barriera impermeabile, costringe il gas di scarico per seguire il condotto principale quando la valvola è chiusa (promuovendo la coppia a bassa velocità), quindi consente la loro versione totale quando la valvola sale (promozione della velocità avanzata).

In sintesi, il corpo della ghigliottina è il "cervello" meccanico che consente al tuo motore di essere flessibile su un turno stretto e ultra-efficiente in una linea retta.

💡 Trucco di Michel

"Attenzione ragazzi, il numero 7 è il problema del nido se non ci interessa! Quando torni indietro il corpo sul cilindro, controlla sempre che il Piccolo foro della depressione non è intasato con vecchio olio. Se è intasato, la tua valvola non si aprirà mai, anche se tutto il resto è nuovo. Un piccolo pulitore dei freni e un soffiatore è il minimo ad ogni revisione! "

🎓 Tuto: montaggio del corpo della ghigliottina

1. Pulizia del piano di tenuta: Prima di impostare il corpo (n ° 7), assicurarsi che il viso di supporto sul cilindro sia perfettamente pulito.

2. Installazione del sigillo: Posizionare il nuovo sigillo di carta tra il cilindro e il corpo. Non mettere una pasta congiunta, potrebbe intasare i condotti.

3. Serraggio: Attaccare il corpo con le due viti M6. Stringere uniformemente (coppia raccomandata: circa 10 Nm) per evitare di velare la stanza.

4. Verifica: Inserire la ghigliottina nuda all'interno. Lei deve cadere profondamente dal suo stesso peso. Se si blocca, pulire l'interno del corpo con lana d'acciaio molto fine.
