Descrizione completa: qual è lo scopo di questo pezzo?

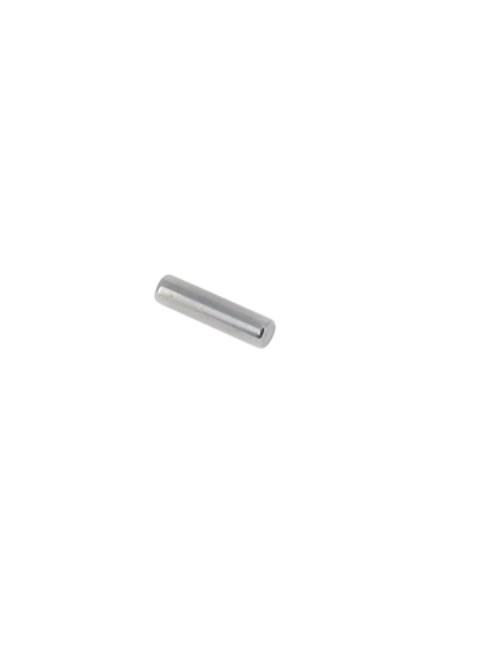

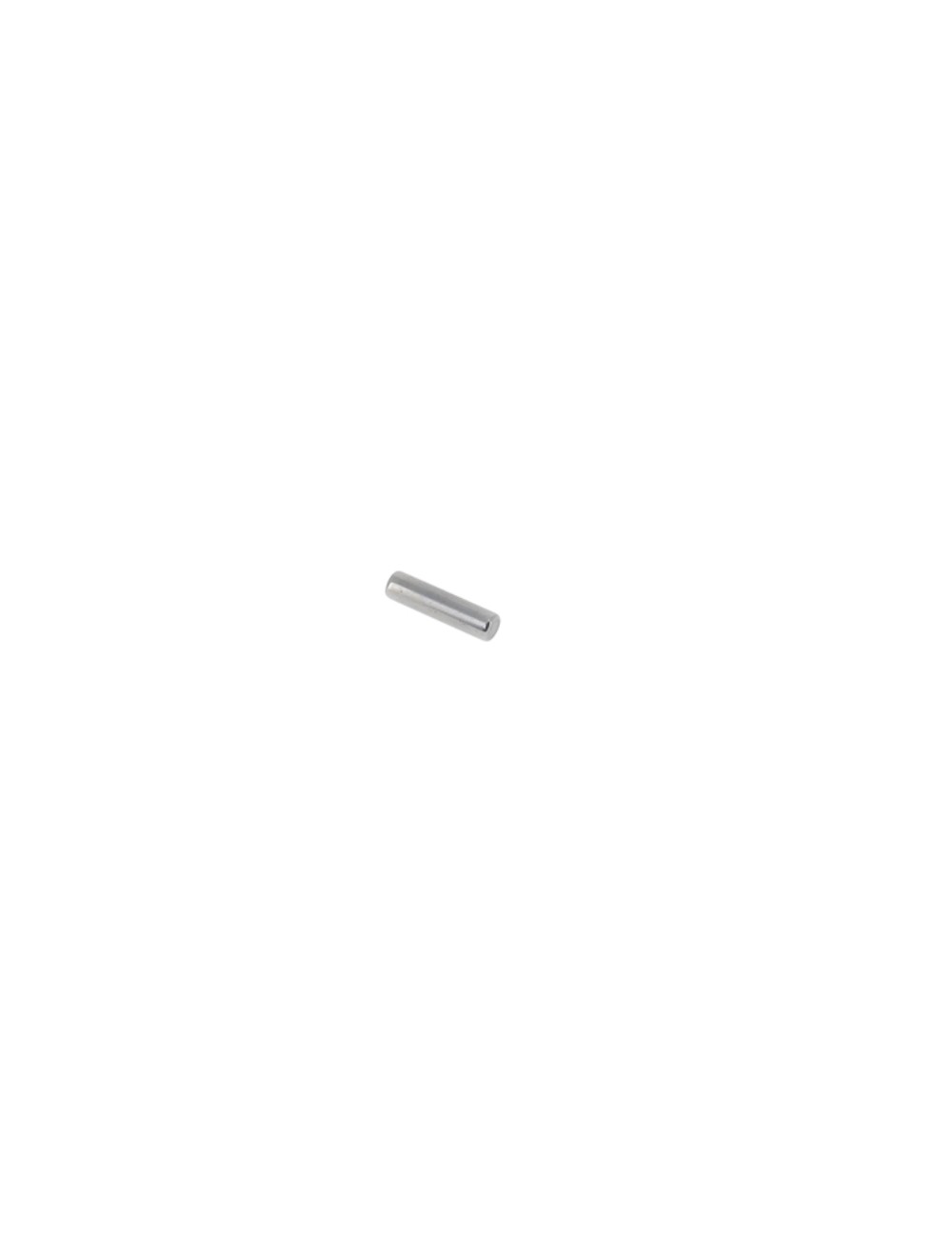

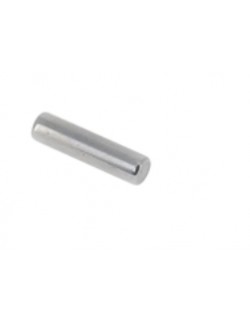

Nonostante le sue piccole dimensioni, questa pedina (rif. 229471) è un collegamento critico della catena cinematica:

1. Trasmissione di potenza: Blocca il pignone di plastica sull'asse metallico. Senza di lui, il pignone si girerebbe nel vuoto e la pompa dell'acqua non sarebbe liquida.

2. Precisione dimensionale: La sua lunghezza di 15,8 mm è calcolato per adattarsi perfettamente nell'alloggiamento del gazzidamento senza eccedere, evitando così qualsiasi attrito contro il carter del motore.

3. Materiale ad alta resistenza: Realizzato in acciaio rettificato e trattato, supporta le forze di taglio significative durante il montato del motore brutale.

4. Sicurezza termica: Garantendo la trasmissione costante della pompa, è il garante della stabilità della temperatura del tuo cilindro.

💡 Trucco di Michel

"È la stanza che tutti perde quando smontato l'alloggiamento della frizione! Questo piccolo pedone da 4 mm ha una falsa tendenza a scivolare dall'asse e finire nella parte inferiore dell'alloggiamento del motore se non si presta attenzione. Il mio consiglio: per rimontare, trasformare una piccola punta di grasso spesso La pedina per essere incollata nel suo alloggiamento sul tempo dell'asse per far scorrere il pignone sopra di esso. E controllare che non sia segnato o contorto: se il pedone del pegno è il surriscaldamento immediato e il motore che sale in fumo!"

🎓 Tuto: Assemblea e precauzioni

1. Pulizia dell'asse: Assicurarsi che il foro trasversale sull'albero della pompa dell'acqua sia pulito e senza bava.

2. Inserimento: Fai scorrere il pedone (4x15.8) nell'asse. Deve essere perfettamente centrato.

3. Allineamento del pignone: Presenta il pignone dell'acqua allineando la tacca interna con il pedone. Il pignone deve scattare senza forzatura.

4. Fissaggio: Una volta che il pignone è in atto, non dimenticare il Cuneo e il circlip Chi viene a bloccare il set per impedire che il pedone si staccando dalla sua custodia.

✅ Compatibilità

• Rotax 125 max (Junior, Senior, Master, EVO)

• Rotax 125 DD2

• 125 motori Micro & Mini MAX

Nota Magickart: Stanza originale Rotax. Un elemento di sicurezza per avere imperativamente nella sua "scatola di backup" sui circuiti.
