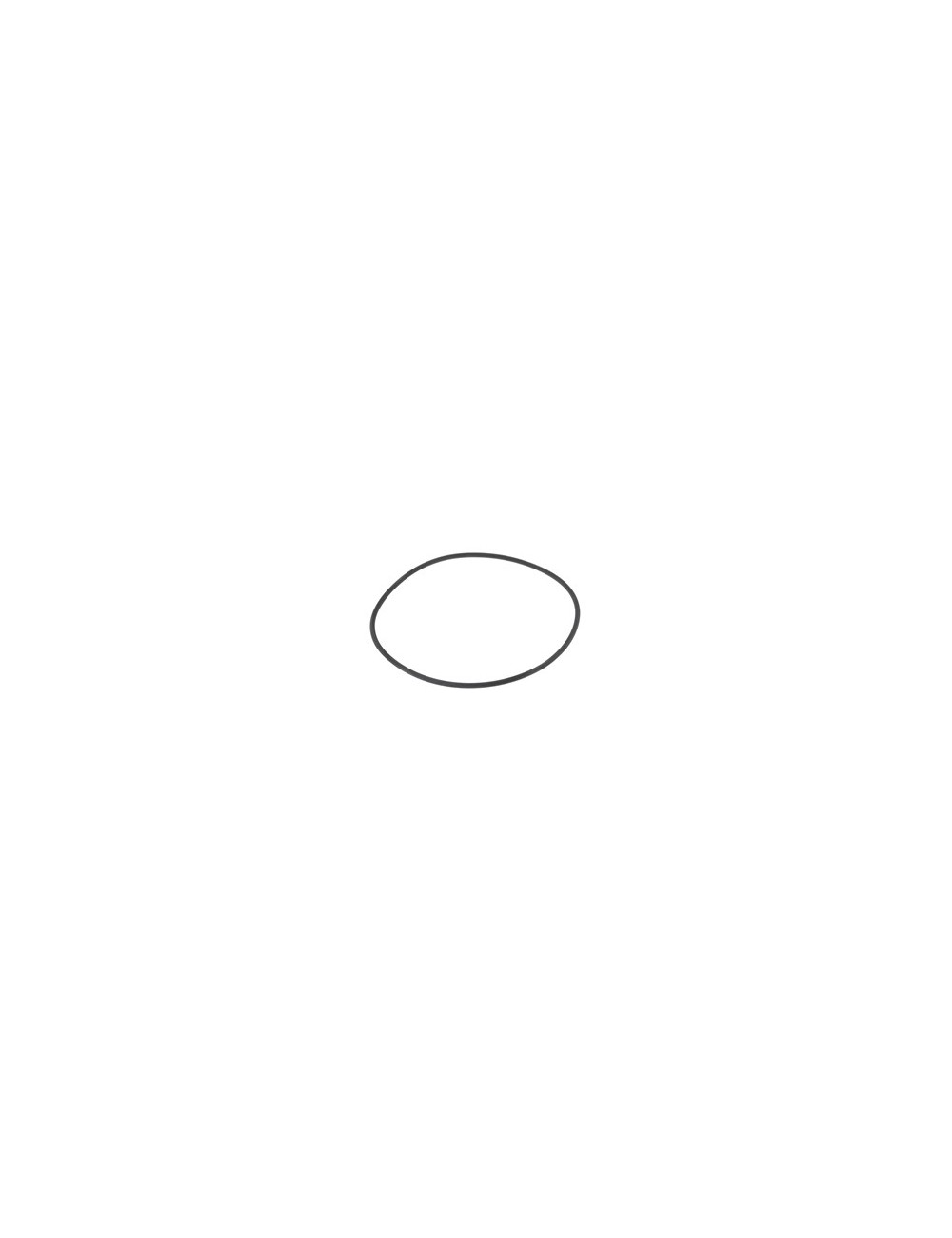

JOINT INTERNE CULASSE TM

Récapitulatif : L'étanchéité absolue pour KZ10 à R3

Le joint interne de culasse est l'élément le plus sollicité de votre haut moteur. Situé au point de contact entre le dôme de culasse (insert) et le cylindre, il a pour rôle critique de sceller la chambre de combustion.

Ce joint en Viton haute performance est le standard pour toute la lignée des moteurs de compétition TM Racing, incluant le dernier-né : le TM R3. Il doit résister à des pressions colossales et à des températures de gaz brûlés extrêmes. Un joint en parfait état est la seule garantie d'une puissance moteur constante et d'une protection contre l'intrusion de liquide de refroidissement dans le cylindre.

- Pourquoi choisir le joint d'origine TM Racing ?

1. Compatibilité Totale : Conçu pour les modèles KZ10, KZ10B, KZ10C, R1, R2 et le nouveau TM R3.

2. Viton Spécifique : Élastomère spécial capable de conserver ses propriétés d'étanchéité au-delà de $250°C$.

3. Ajustement de Précision : Sa section est calculée pour s'écraser exactement de la valeur nécessaire lors du serrage au couple, garantissant le volume de chambre (squish) prévu.

4. Standard Compétition : Pièce strictement identique à celle utilisée par le service course TM Racing officiel.

💡 L'Astuce de Michel

"Avec l'arrivée du R3, les contraintes thermiques sont toujours aussi fortes. Mon conseil de pro : ne réutilisez jamais ce joint. Même s'il a l'air propre, une fois qu'il a subi un cycle de chauffe et l'écrasement de la culasse, sa mémoire de forme est altérée. L'astuce : lors du montage sur votre R1, R2 ou R3, nettoyez la gorge du cylindre avec un coton-tige et un peu de solvant. Une simple impureté peut créer une fuite de compression que vous ne sentirez qu'en piste, quand le moteur perdra de son allonge."

- Guide de Montage & Maintenance

• Préparation : Nettoyez les plans de joint avec un solvant non gras.

• Pose : Insérez le joint dans la gorge du cylindre. Il doit s'ajuster parfaitement sans forcer.

• Serrage : Utilisez une clé dynamométrique. Le serrage des écrous de culasse sur un TM KZ se fait généralement à $1.2$ kgm ($12$ Nm), en croix et en deux étapes ($0.6$ puis $1.2$).

• Fréquence : À remplacer à chaque changement de piston ou chaque fois que vous retirez la culasse.

- Spécifications Techniques

• Marque : TM Racing (Italie).

• Position : Interne (Chambre de combustion).

• Compatibilité : * TM KZ10 / KZ10B / KZ10C.

  • TM R1 / R2 / R3.

• Matériau : Viton Haute Température.

• Diamètre : Calibré pour l'alésage standard de $54$ mm.
