EMBRAYAGE R3 TMKART
Optimisez la transmission de votre karting de compétition avec l'embrayage R3 TM Kart, une pièce incontournable pour garantir des performances constantes sur la piste et une efficacité redoutable à chaque départ et sortie de courbe.
Qualité d'origine : Conçu spécifiquement pour répondre aux exigences des motorisations TM Racing, cet embrayage assure un accouplement parfait et une durabilité accrue face aux contraintes thermiques et mécaniques extrêmes de la compétition.
Précision de pilotage : Améliorez la réponse à l'accélération et la gestion de la puissance de votre kart, que vous soyez en phase d'entraînement ou en week-end de course.
Fermer💡 L'expertise Magickart : Parce qu'un montage précis est indispensable en sport mécanique, retrouvez nos schémas techniques détaillés et notre tutoriel de montage pas à pas pour installer votre embrayage R3 en toute sérénité.
Sécurisez la commande de votre embrayage grâce au circlips d'arrêt extérieur A10x1 mm d'origine TM Kart. Élément de retenue mécanique petit mais indispensable, cet anneau élastique assure le calage axial du système de poussée (butée / roulement de débrayage) sur le plateau de pression de votre moteur 125cc à boîte de vitesses.
Issu directement des ateliers TM Kart, ce circlips répond à la norme mécanique A10x1 (conçu pour se loger dans la gorge d'un axe de diamètre 10 mm avec une épaisseur de 1 mm). Il garantit une résistance parfaite aux contraintes de poussée axiale répétées lors des débrayages et des passages de rapports rapides à haut régime. Son acier à ressort haute qualité conserve toute son élasticité au fil du temps, évitant tout risque de déchaussage en pleine manche de course sur votre bloc TM KZ-R1, KZ-R2 ou KZ-R3.
Garantissez un verrouillage parfait et un débrayage chirurgical sur votre haut-moteur grâce au plateau presseur d'embrayage officiel TM Kart spécialement conçu pour le moteur KZ-R3. Pièce maîtresse de la transmission, ce plateau de pression applique la force radiale des ressorts sur l'empilement des disques garni(e)s et lisses pour transmettre la totalité de la puissance du bloc R3 à la boîte de vitesses.
Usiné dans un alliage d'aluminium à haute rigidité, ce plateau presseur bénéficie d'une géométrie retravaillée par le service course TM Kart exclusivement dédiée à la génération KZ-R3. Il évite toute déflexion sous l'effort lors des départs volés ou des passages de rapports à la volée, garantissant un mordant instantané sans patinage résiduel. Sa surface de friction parfaitement plane et son traitement anti-friction prolongent la durée de vie de vos disques d'embrayage et garantissent une constance absolue, manche après manche.

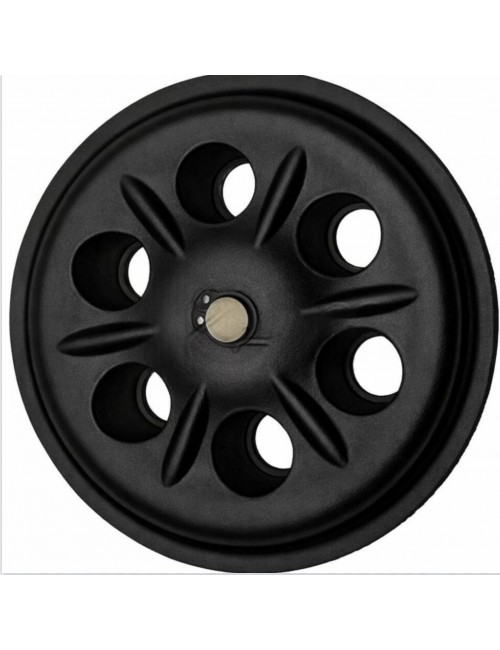

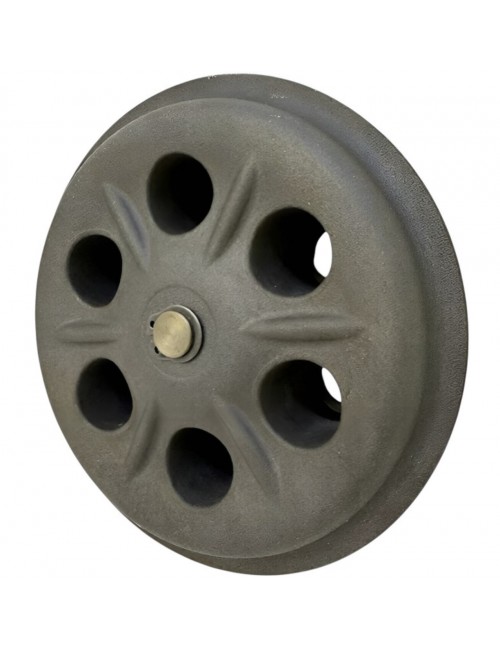

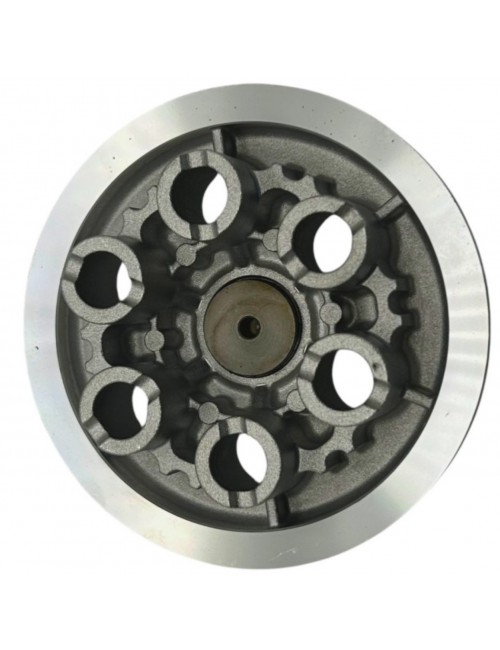

Offrez le summum de la performance et de la finition "Factory" à votre transmission grâce au plateau presseur d'embrayage officiel TM Kart KZ-R3 en finition TOTAL BLACK. Conçu spécifiquement pour compléter la série de moteurs Usine de la marque italienne, ce plateau de pression noir allie une esthétique soignée à une rigidité mécanique absolue.
Usiné CNC dans les ateliers TM Kart, ce plateau presseur est strictement réservé à la génération KZ-R3. Il applique de manière parfaitement uniforme la pression des ressorts d'embrayage sur l'empilement des disques garni(e)s et lisses. Son anodisation noire haute résistance (Total Black) offre une protection accrue contre la corrosion, l'usure prématurée et les dépôts de poussière d'embrayage, garantissant un débrayage net, un mordant instantané au départ et une endurance constante tout au long de la finale.
Sécurisez le verrouillage de votre transmission avec un gain de poids précieux sur les masses en rotation grâce à l'écrou d'embrayage en Ergal noir officiel TM Kart (Réf. 18TM49057.2). Taillé dans la masse dans un alliage d'aluminium à haute résistance (Ergal 7075 T6), cet écrou central garantit un maintien parfait de votre noix d'embrayage sur l'arbre primaire de boîte.
Sur le schéma technique officiel de l'ensemble d'embrayage, cet écrou d'origine bénéficie d'une géométrie retravaillée pour s'adapter à la dernière évolution des transmissions TM Kart. Traité avec une superbe anodisation noire (Total Black), il offre une résistance thermique et mécanique accrue face aux contraintes de serrage et aux variations de température. Sa conception légère réduit l'inertie sur l'arbre primaire, favorisant des montées en régime encore plus franches.
⚠️ IMPORTANT – COMPATIBILITÉ MONTAGE :
Sécurisez le verrouillage de votre transmission tout en réduisant les masses en rotation grâce à l'écrou d'embrayage en Ergal d'origine TM Kart. Taillé dans la masse dans un alliage d'aluminium à très haute résistance mécanique (Ergal 7075 T6), cet écrou central garantit un maintien absolu de votre noix d'embrayage sur l'arbre primaire de boîte de vitesses.
Présenté sous la vue 3 (repère 26) sur le schéma technique de l'embrayage TM Kart KZ-R3, cet écrou d'origine bénéficie d'une géométrie retravaillée pour s'adapter à la dernière évolution des transmissions italiens. Sa conception en Ergal permet un gain de poids précieux par rapport à un écrou acier classique, ce qui diminue l'inertie sur l'arbre primaire et favorise des montées en régime encore plus vives et franches.
Garantissez un transfert de couple optimal sans patinage et conservez une souplesse de commande parfaite grâce au ressort d'embrayage d'origine TM Kart. Élément clé du mécanisme de transmission de votre moteur 125cc à boîte de vitesses, ce ressort assure la pression axiale constante nécessaire pour plaquer le plateau presseur contre l'empilement des disques d'embrayage.

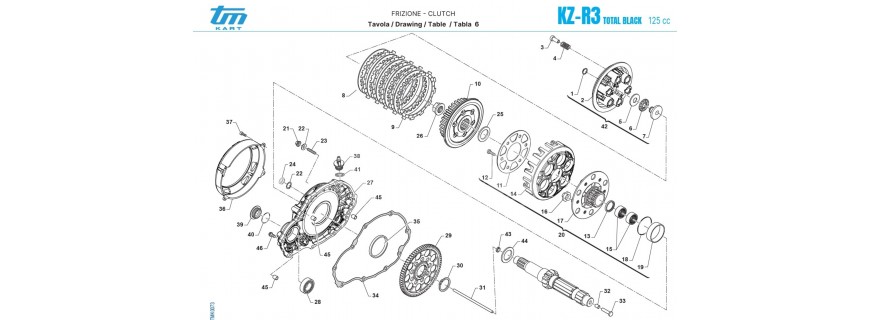

Sur la vue éclatée officielle (Tavola 6 – Embrayage du moteur KZ-R3 Total Black), ce ressort porte le repère n°4. Fabriqué selon les spécifications strictes de la manufacture italienne, son acier spécial résiste parfaitement à l'échauffement intense du bas-moteur et conserve sa raideur d'origine même après des centaines de débrayages en course. Il offre le compromis idéal entre un mordant franc lors des départs et une progressivité exemplaire au levier pour éviter tout patinage intempestif sur les blocs TM KZ-R1, KZ-R2 et KZ-R3.
Garantissez un fonctionnement fluide et sans friction à votre commande de débrayage grâce à la rondelle d'appui / calage d'embrayage d'origine TM Kart. Élément de précision intercalé au cœur du mécanisme de poussée, cette rondelle en acier traité offre une piste de roulement parfaitement plane et ultra-durcie pour le roulement de butée à aiguilles.
Sur la vue éclatée officielle (Tavola 6 – Embrayage du moteur KZ-R3 Total Black), cette pièce porte le repère n°5. Conçue par TM Kart pour supporter les efforts axiaux répétés lors des débrayages, elle évite que la cage à aiguilles (repère 6) ne vienne marquer ou creuser l'aluminium du plateau presseur (repère 2) ou de la champignon de poussée (repère 7). Sa précision d'épaisseur garantit un alignement parfait de la commande et une garde constante au levier sur tous les moteurs TM KZ10, KZ-R1, KZ-R2 et KZ-R3.
Garantissez une commande de débrayage fluide, sans à-coups et d'une précision chirurgicale grâce à la cage radiale à aiguilles d'embrayage d'origine TM Kart. Élément rotatif central de la butée de poussée, ce roulement miniature permet au plateau presseur de tourner à plus de 15 000 tr/min sans opposer de résistance lorsque le pilote tire sur le levier de débrayage.
Sur la vue éclatée officielle (Tavola 6 – Embrayage du moteur KZ-R3 Total Black), cette pièce porte le repère n°6. Conçue par la manufacture italienne pour encaisser des vitesses de rotation extrêmes et des pressions axiales intenses, la cage radiale assure la jonction entre le mécanisme fixe de poussée (champignon repère 7) et la partie tournante de l'embrayage (plateau presseur repère 2). Sa qualité d'usinage évite tout grippage, prévient le patinage résiduel et garantit une prise directe au départ sur les blocs TM KZ10, KZ-R1, KZ-R2 et KZ-R3.
Garantissez une transmission instantanée de l'effort de débrayage grâce au champignon de poussée / butée d'embrayage d'origine TM Kart. Pièce axiale située directement au centre de la transmission de votre kart 125cc à boîte de vitesses, ce champignon reçoit l'appui de la tige de débrayage pour écarter le plateau presseur et libérer les disques.
Sur la vue éclatée officielle (Tavola 6 – Embrayage du moteur KZ-R3 Total Black), cette butée porte le repère n°7. Fabriquée en acier traité par TM Kart, sa face d'appui est usinée avec une précision micrométrique pour s'ajuster parfaitement sur la cage radiale à aiguilles (repère 6). Elle encaisse les poussées répétées sans marquer ni se déformer, assurant une course de débrayage constante et un contrôle millimétré du point de patinage au départ sur tous les blocs TM KZ10C, KZ-R1, KZ-R2 et KZ-R3.
Garantissez un transfert de puissance optimal et préservez le mordant de votre transmission grâce au disque d'embrayage acier lisse 1,5 mm d'origine TM Kart. Élément fondamental de l’empilement d’embrayage de votre moteur 125cc à boîte de vitesses TM KZ-R3, ce disque lisse s'intercale exactement entre chaque disque garni pour constituer le paquet de friction.
Découpé avec une précision micrométrique dans un acier de haute qualité, ce disque répond strictement aux dimensions d'origine usine : un diamètre extérieur de 122,8 mm, un diamètre intérieur au niveau des crans de 92,9 mm et une denture calibrée à 3,5 mm de largeur par 4,0 mm de profondeur. Sa précision dimensionnelle garantit un coulissement parfait le long de la noix / du tambourin d'embrayage sans créer de frottements ou de résistance. Il offre une surface de friction parfaitement plane qui prévient le patinage intempestif et garantit des passages de rapports francs à haut régime.
Offrez un mordant chirurgical au départ et une endurance à toute épreuve à votre transmission grâce au disque d'embrayage garni d'origine TM Kart spécialement développé pour le moteur KZ-R3. Élément clé du paquet de friction de votre haut-moteur 125cc à boîte de vitesses, ce disque garni assure la liaison directe entre la cloche et les disques lisses en acier.
Conçu avec un matériau de friction de dernière génération spécifique à la génération R3, ce disque garni résiste aux températures extrêmes générées lors des patinages au départ et lors des passages de rapports sous pleine charge. Il garantit une accroche nette, constante et sans évanouissement manche après manche.
Assurez un coulissement parfait de vos disques et une transmission de couple sans faille grâce au moyeu (noix) d'embrayage d'origine TM Kart spécialement développé pour le moteur KZ-R3. Pièce centrale fixée sur l'arbre primaire de boîte de vitesses, ce moyeu usiné reçoit les cannelures intérieures des disques lisses en acier pour transmettre la puissance du haut-moteur vers la boîte de vitesses.
Taillé dans un alliage d'aluminium à très haute résistance mécanique, ce moyeu d'origine résiste au marquetage et à l'usure prématurée causés par les impacts répétés des disques lors des départs et des changements de rapports à haut régime. Il garantit une translation ultra-fluide du paquet de disques et du plateau presseur, éliminant tout risque de broutage ou de sensation d'embrayage qui "colle".
