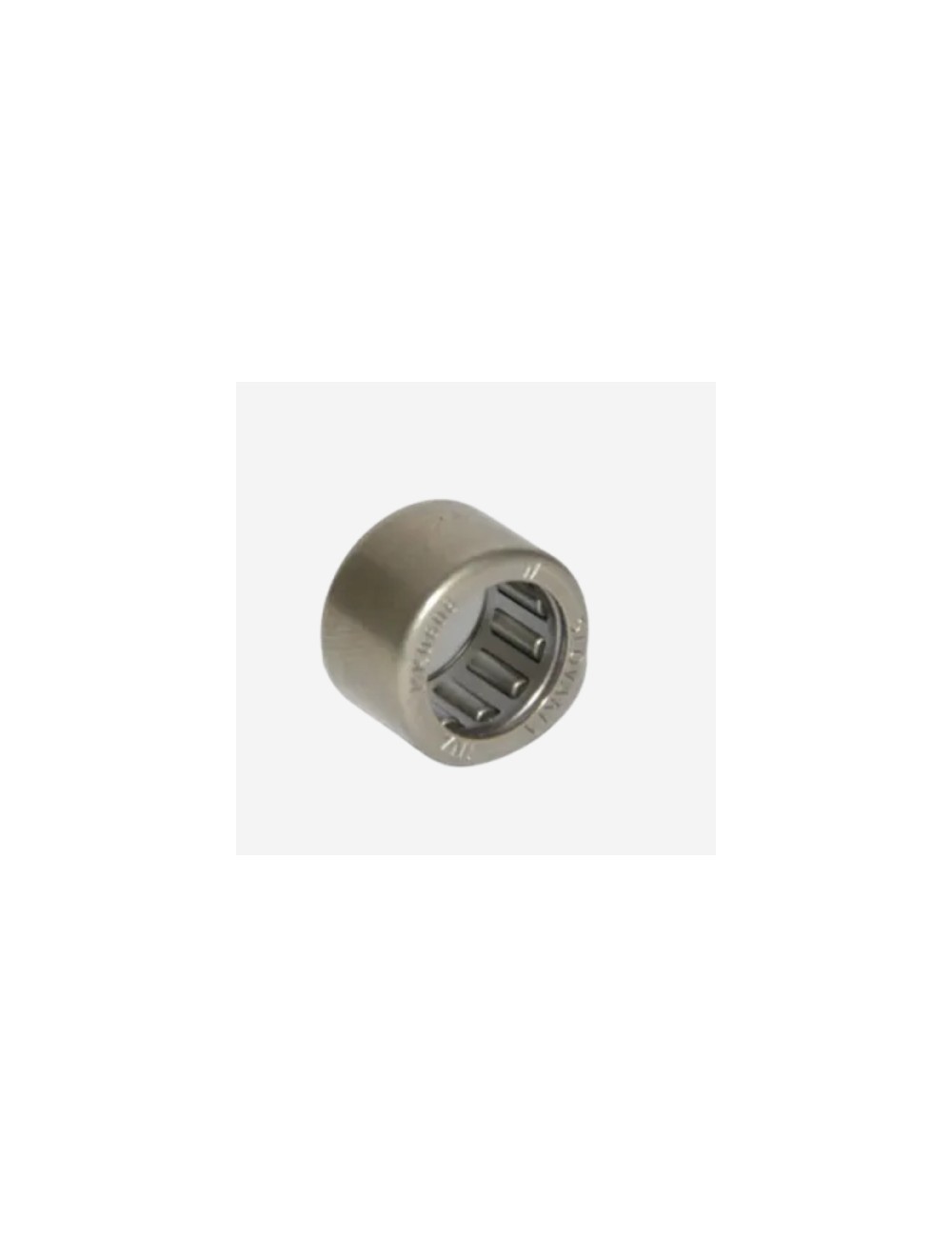

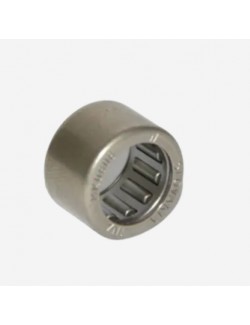

Gabbia dell'ago di tuono Rotax Max (20)

La Cuscinetto 6005 c4 koyo (25x47x12 mm) è una versione "da corsa" dello standard 6005. La sua peculiarità risiede nel suo design a 10 palle (contro 8 o 9 su modelli standard) e il suo gioco interno C4. Questa configurazione è specificatamente scelta dagli automobilisti per ridurre il carico dell'unità su ciascuna palla e offrire la massima libertà di rotazione a temperature operative molto elevate.

LaAsse della pompa dell'acqua con turbina (rif. 226226) è il cuore del sistema di raffreddamento. Distando dalla levigatura interna, questo asse ruota la turbina (elica) che propi il refrigerante attraverso il cilindro e il radiatore. Fabbricato secondo le rigide tolleranze del BRP-RotaxQuesto set garantisce una portata costante ed essenziale per mantenere la temperatura del motore nel suo intervallo di prestazioni ideale.

La Pompa dell'acqua (rif. 229470) è un piccolo perno cilindrico di precisione in acciaio. Il suo ruolo è garantire un rigoroso allineamento tra l'alloggiamento del motore e il coperchio della pompa dell'acqua. Un buon allineamento è fondamentale per l'albero della pompa dell'acqua che è perfettamente centrato nelle sue articolazioni di dispetto e dei suoi cuscinetti, evitando così qualsiasi usura prematura o perdita di liquido di raffreddamento.

La Cuneo 8.5x15x0.50 (rif. 227480) è una macchina per la tecnica di regolazione. Utilizzato principalmente sugli assi della levigatura interna (come l'albero della pompa dell'acqua o alcuni assi intermedi a seconda delle versioni), consente il gioco laterale Componenti in movimento. Il suo spessore calibrato di 0,50 mm Garantisce che le camere non sono né troppo libere (vibrazioni), né troppo vincolate (riscaldamento e attrito).

La Rondella rotabile equilibrata (rif. 227280) è una rondella tecnica di grande diametro progettata per fissare la posizione assiale del cuscinetto dell'albero di bilanciamento. Situato tra il cuscinetto e la vite di fissaggio nell'alloggiamento, impedisce a qualsiasi spostamento laterale (traduzione) dal cuscinetto durante le fasi di accelerazione e decelerazione del complicato, garantendo così un perfetto allineamento della levigatura del pendolo.

La SKF 6302 TN9 / C3 (-dimensional 15 x 42 x 13 mm) è uno dei componenti più tecnici della levigatura interna. Il suo design combina una gabbia in poliammide rinforzata in fibra di vetro (Tn9) e un aumento del gioco interno radiale (C3). Questa specifica è fondamentale per i motori di concorrenza perché aiuta con regimi di rotazione molto elevati riducendo al minimo le perdite di potenza per attrito.

La FAG 6206 Cuscinetto albero motore (rif. 932434) è il componente che supporta gli sforzi colossali del motore ad alta velocità (oltre 14.000 giri / min). Fabbricato Fag, leader mondiale nel cuscinetto di precisione, questo modello è specificamente selezionato da Rotax Per la sua capacità di resistere a carichi radiali significativi riducendo al minimo l'attrito. Il suo gioco interno (di solito C3) è calcolato per fornire una perfetta fluidità una volta montato il motore a temperatura.

La SKF 6302 TN9 / cuscinetto TN9 / C4 (15 x 42 x 13 mm) spinge il tecnico anche oltre la versione c3. Mantiene la gabbia in poliammide ad alte prestazioni (Tn9) che riduce l'attrito e il peso, ma adotta un gioco interno radiale C4 (più importante della C3). Questa specifica è particolarmente popolare con gli automobilisti per gli alberi di bilanciamento e trasmissione soggetti a espansioni termiche molto forti o per i blocchi motori la cui lavorazione richiede la massima libertà di rotazione.
